FG-220 DDL
3D Directe Diode Lasersnijmachine voor het bewerken van lange buizen en profielen
| Beladen: maximale lengte | ： 8151 mm(optie : 6250 mm, 12350 mm) |
| Ontladen: maximale lengte | ： 8001 mm (optie : 6100 mm, 12200 mm) |
| Maximale diameter |
： Ronde buis Φ220mm |

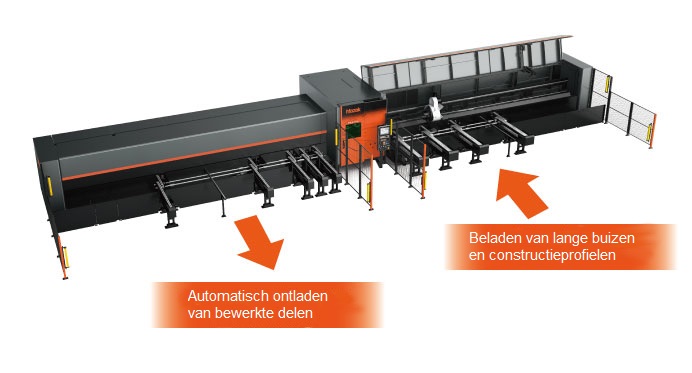

- Done in One : beladen, snijden & bewerken, ontladen van bewerkte delen in één volledig automatisch proces
- 3D snijden en draadtappen (tem M12) in één proces, indien de machine is voorzien van een tapcarrousel
- De Direct Diode Laser heeft een kortere golflengte dan een CO2-laser waardoor de snelheid verhoogt bij het stikstof snijden van zacht staal, wat zorgt voor een aanzienlijke verhoging van de productiviteit.
- Voorzien van een automatische centrering- en klemfunctie. De FG-220 DDL centreet en klemt automatisch verschillende materiaalvormen, zoals rond, vierkant, rechthoekig, L- en U profielen.
- Wanneer de automatische werking wordt gestopt vanwege een onderbreking die is veroorzaakt door een snijfout, registreert het programma de positie in het geheugen en kan de machine opnieuw starten vanaf het punt waar deze is gestopt.
- Handige bediening van FG-220 DDL van het maken van een CNC-programma tot het snijden van producten
Machine specificaties
| 4.0 kW Laser | Waardes | |
|---|---|---|
| 3DFG0100 | Reclamping | 0 |
| Chopping off | 325 mm | |
| Height of chuck center (mm) | 950 mm | |
| 3DFG0140 | V-as | 2,315 mm |
| Y-as | 985 mm | |
| Z-as | 400 mm | |
| Ijlgang | X/U/V-as | 100 m/min |
| Y-as | 36 m/min | |
| Z-as | 30 m/min | |
| A-as | 9,600 °/min | |
| B-as | 9,600 °/min | |
| C-as | 20,000 °/min | |
| 3DFG0300 | Geluidsniveau (dBA) | Max.80dBA |
| AXIS TRAVEL : X-axis (loading) | 7155mm(6m)/9055mm(8m)/13255mm(12m) | |
| AXIS TRAVEL : U-axis (unloading) | 3989mm(3m)/7089mm(6m)/8989mm(8m)/13189mm(12m) | |
| 3DFG0480 | Wave length | 975nm |
| Continuous rated output | 4 kW | |
| Output stability | +-2.0% | |
| Control Specificaties | Naam | Mazak FX(30i-L5) |
| CPU | 64 bit | |
| Memory Capacity | 8MB | |
| Number of controlled Axes (14-axis control) | X,Y,Z,A,B,C1,C2,C3,C4,U,V,Z2,A2,W | |
